Nurdianto, Herdi (2020) Pengaturan Kecepatan Motor Pada Penggulung Kabel Fiber Optik (DROPCORE) Berbasis PLC. Undergraduate thesis, Universitas 17 Agustus 1945 Surabaya.
Text
ABSTRAK.pdf Download (1MB) |
|
Text (BAB I)
BAB 1.pdf Restricted to Repository staff only Download (226kB) | Request a copy |
|
Text (BAB II)
BAB II.pdf Restricted to Repository staff only Download (609kB) | Request a copy |
|
Text (BAB III)
BAB III.pdf Restricted to Repository staff only Download (975kB) | Request a copy |
|
Text (BAB IV)
BAB IV.pdf Restricted to Repository staff only Download (520kB) | Request a copy |
|
Text (BAB V)
BAB V.pdf Restricted to Repository staff only Download (221kB) | Request a copy |
|
Text
LAMPIRAN.pdf Download (606kB) |
|
Text

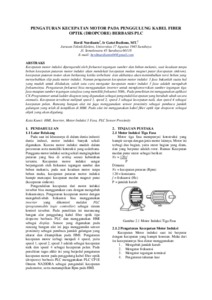

jurnal.pdf Download (484kB) |
|
Text

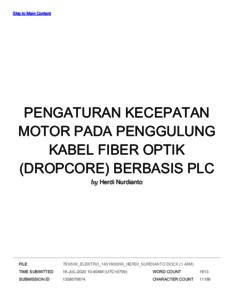

JURNAL TURNITIN.pdf Download (1MB) |
Abstract
Kecepatan motor induksi dipengaruhi oleh frekuensi tegangan sumber dan beban mekanis, saat keadaan tanpa beban kecepatan putaran motor induksi akan mendekati kecepatan medan magnet putar (kecepatan sinkron). kecepatan putaran motor akan berkurang ketika terbebani dan akibatnya akan menimbulkan torsi beban yang menyebabkan slip pada motor induksi. Namun pengaturan kecepatan motor induksi 3 fasa bukanlah suatu hal yang mudah untuk dilakukan, salah satu cara mengatur kecepatan motor induksi 3 fasa adalah mengubah frekuensinya. Pengaturan frekuensi bisa menggunakan inverter untuk mengkonversikan sumber tegangan tiga fasa maupun sumber tegangan satu fasa yang memiliki frekuensi 50Hz. Pada penelitian ini menggunakan aplikasi CX-Programmer untuk ladder diagram yang digunakan sebagai pengendali kecepatan yang berubah-ubah secara otomatis. Kecepatan tersebeut meliputi speed 1, speed 2, speed 3 sebagai kecepatan naik, dan speed 4 sebagai kecepatan pelan. Rancang bangun alat ini juga menggunakan sensor proximity sebagai pembaca jumlah gulungan yang telah di tampilkan di HMI. Pada alat ini menggunakan kabel fiber optik tipe dropcore sebagai objek yang akan digulung.
Item Type: | Thesis (Undergraduate) |
---|---|
Uncontrolled Keywords: | HMI, Inverter, Motor Induksi 3 Fasa, PLC, Sensor Proximity |
Subjects: | T Technology > TK Electrical engineering. Electronics Nuclear engineering T Technology > TL Motor vehicles. Aeronautics. Astronautics |
Divisions: | Fakultas Teknik > Program Studi Teknik Elektro |
Depositing User: | Herdi Nurdianto |
Date Deposited: | 22 Nov 2021 02:02 |
Last Modified: | 22 Nov 2021 02:02 |
URI: | http://repository.untag-sby.ac.id/id/eprint/12657 |
