Pengaruh Variasi Rasio Resin Terhadap Kekuatan Tarik Dan Kekuatan Bending Pada Komposit Fiberglass WR600. (The Effect of Resin-To-Hardener Ratio Variations on the Tensile and Flexural Strength of WR600 Fiberglass Composites).

Anggoro, Yudha Satrio and Satria, Ahmad Febi Adi (2026) Pengaruh Variasi Rasio Resin Terhadap Kekuatan Tarik Dan Kekuatan Bending Pada Komposit Fiberglass WR600. (The Effect of Resin-To-Hardener Ratio Variations on the Tensile and Flexural Strength of WR600 Fiberglass Composites). Undergraduate thesis, Universitas 17 Agustus 1945 Surabaya.

Preview	Text ABSTRAK..pdf Download (7MB) | Preview
	Text BAB 1.pdf Restricted to Repository staff only Download (1MB) | Request a copy
	Text BAB 2.pdf Restricted to Repository staff only Download (5MB) | Request a copy
	Text BAB 3.pdf Restricted to Repository staff only Download (5MB) | Request a copy
	Text BAB 4.pdf Restricted to Repository staff only Download (9MB) | Request a copy
	Text BAB 5 DAN DAFTAR PUSTAKA.pdf Restricted to Repository staff only Download (1MB) | Request a copy

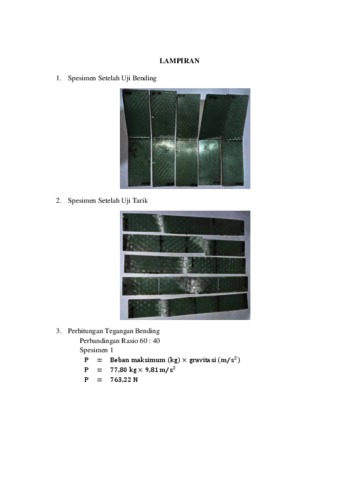

Preview	Text lampiran.pdf Download (703kB) | Preview
Preview	Text bukti submit.pdf Download (387kB) | Preview
	Text bukti turnitin.pdf Restricted to Repository staff only Download (2MB) | Request a copy

Abstract

Penelitian ini bertujuan untuk menganalisis pengaruh variasi rasio resin dan hardener terhadap sifat mekanik komposit fiberglass WR600 yang dibuat menggunakan metode hand lay-up. Variasi rasio resin dan hardener yang digunakan yaitu 60:40, 65:35, 70:30, 75:25, dan 80:20 dengan empat lapis serat fiberglass WR600 serta proses curing pada suhu kamar selama 24 jam. Pengujian sifat mekanik dilakukan melalui uji bending mengacu pada ASTM D790-03 dan uji tarik mengacu pada ASTM D3039. Data yang diperoleh dianalisis secara deskriptif kuantitatif untuk mengetahui pengaruh variasi komposisi matriks terhadap kekuatan mekanik komposit. Hasil pengujian menunjukkan bahwa rasio resin dan hardener berpengaruh terhadap kekuatan mekanik komposit. Pada pengujian bending, rasio 70:30 menghasilkan nilai rata-rata bending tertinggi sebesar 335,06 MPa, sedangkan rasio 80:20 menghasilkan nilai terendah sebesar 242,56 MPa. Pada pengujian tarik, rasio 65:35 menunjukkan performa terbaik dengan nilai tegangan tarik sebesar 237,23 MPa, regangan sebesar 18,15%, dan kemampuan deformasi yang lebih baik dibandingkan variasi lainnya. Pengamatan makro terhadap patahan spesimen bending menunjukkan mekanisme kegagalan berupa compression failure, matrix cracking, dan delamination, sedangkan pada spesimen tarik ditemukan kegagalan berupa retak matriks, putusnya serat (fiber fracture), dan delamination. Hasil penelitian menunjukkan bahwa komposisi resin dan hardener yang seimbang menghasilkan proses curing yang lebih optimal sehingga meningkatkan kualitas ikatan antara matriks dan serat, yang berdampak pada peningkatan kekuatan lentur maupun tarik komposit fiberglass WR600.

Actions (login required)

View Item
