Peredaman Harmonisa Menggunakan Filter di PT. Wiksa Daya Pratama Surabaya

Sulaiman, Faqih (2021) Peredaman Harmonisa Menggunakan Filter di PT. Wiksa Daya Pratama Surabaya. Undergraduate thesis, Universitas 17 Agustus 1945 Surabaya.

	Text ABSTRAK.pdf Download (1MB)
	Text BAB I.pdf Restricted to Repository staff only Download (316kB) | Request a copy
	Text BAB II.pdf Restricted to Repository staff only Download (1MB) | Request a copy
	Text BAB III.pdf Restricted to Repository staff only Download (720kB) | Request a copy
	Text BAB IV.pdf Restricted to Repository staff only Download (1MB) | Request a copy
	Text BAB V.pdf Restricted to Repository staff only Download (416kB) | Request a copy

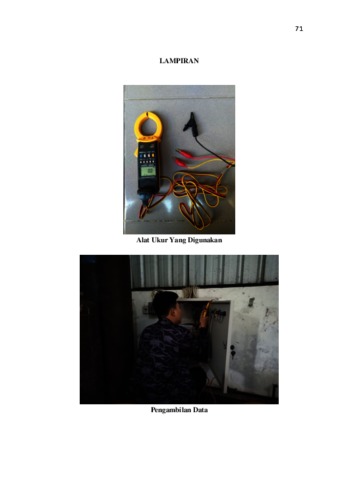

	Text LAMPIRAN.pdf Download (313kB)

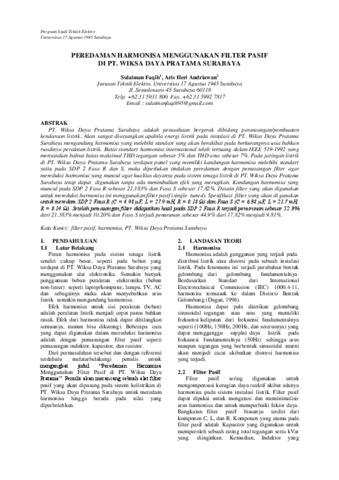

	Text JURNAL PENELITIAN.pdf Download (357kB)

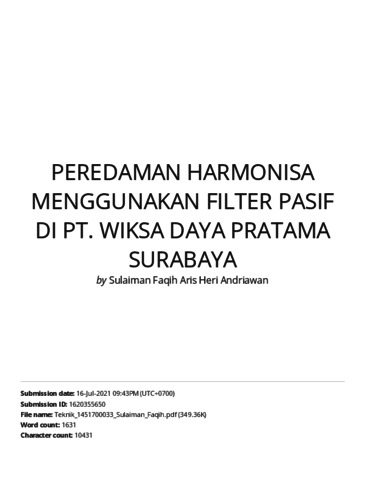

	Text JURNAL TURNITIN.pdf Download (1MB)

Abstract

PT. Wiksa Daya Pratama Surabaya merupakan perusahaan yang bergerak di bidang pembuatan kendaraan listrik. Akan sangat disayangkan apabila energi listrik pada instalasi di PT. Wiksa Daya Pratama Surabaya mengandung harmonisa yang melebihi standart yang akan berakibat pada berkurangnya usia bahkan rusaknya peralatan listrik. Batas standart harmonisa internasional telah tertuang dalam IEEE 519-1992 yang menyatakan bahwa batas maksimal THD tegangan sebesar 5% dan THD arus sebesar 7%. Pada jaringan listrik di PT. Wiksa Daya Pratama Surabaya terdapat panel yang memiliki kandungan harmonisa melebihi standart yaitu pada SDP 2 Fasa R dan S, maka diperlukan tindakan peredaman dengan pemasangan filter untuk meredam harmonisa yang muncul agar kualitas daya pada sistem tenaga listrik di PT. Wiksa Daya Pratama Surabaya tetap aman digunakan tanpa menimbulkan efek yang merugikan. Kandungan harmonisa yang muncul pada SDP 2 Fasa R sebesar 21.383% dan Fasa S sebesar 17.82%. Desain filter yang akan digunakan untuk meredam harmonisa ini menggunakan filter pasif (single-tuned). Spesifikasi filter yang akan di gunakan untuk meredam SDP 2 Fasa R (C = 4.98 µF, L = 27.9 mH, R = 0.18 Ω) dan Fasa S (C = 6.38 µF, L = 21.7 mH, R = 0.14 Ω). Setelah pemasangan filter didapatkan hasil pada SDP 2 Fasa R terjadi penurunan sebesar 52.3% dari 21.383% menjadi 10.20% dan Fasa S terjadi penurunan sebesar 44.9% dari 17.82% menjadi 9.81%.
