Cahyoko, Armin Ika (2020) Pengurangan Harmonisa Di Gedung Graha Widya Universitas 17 Agustus 1945 Surabaya. Undergraduate thesis, Universitas 17 Agustus 1945 Surabaya.
Text

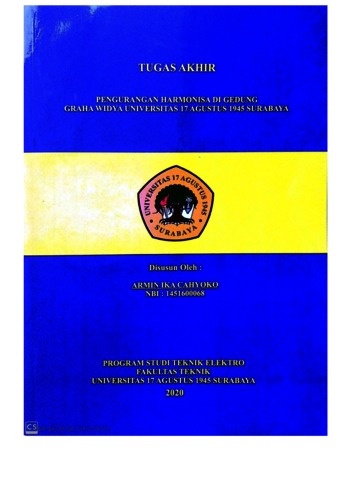

ABSTRAK.pdf Download (1MB) |
|
Text
BAB I.pdf Restricted to Repository staff only Download (278kB) | Request a copy |
|
Text
BAB II.pdf Restricted to Repository staff only Download (724kB) | Request a copy |
|
Text
BAB III.pdf Restricted to Repository staff only Download (523kB) | Request a copy |
|
Text
BAB IV.pdf Restricted to Repository staff only Download (759kB) | Request a copy |
|
Text
BAB V.pdf Restricted to Repository staff only Download (230kB) | Request a copy |
|
Text
LAMPIRAN.pdf Download (1MB) |
|
Text

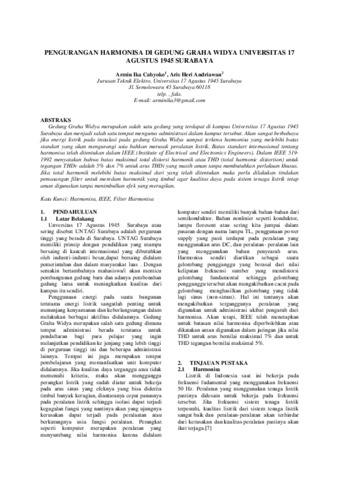

JURNAL.pdf Download (367kB) |
|
Text

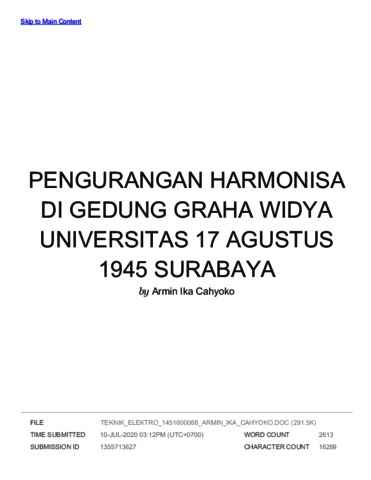

JURNAL TURNITIN.pdf Download (1MB) |
Abstract
Gedung Graha Widya merupakan salah satu gedung yang terdapat di kampus Universitas 17 Agustus 1945 Surabaya dan menjadi salah satu tempat mengurus administrasi dalam kampus tersebut. Akan sangat berbahaya jika energi listrik pada instalasi pada gedung Graha Widya sampai terkena harmonisa yang melebihi batas standart yang akan mengurangi usia bahkan merusak peralatan listrik. Batas standart internasional tentang harmonisa telah ditentukan dalam IEEE (Institute of Electrical and Electronics Engineers). Dalam IEEE 519-1992 menyatakan bahwa batas maksimal total distorsi harmonik atau THD (total harmonic distortion) untuk tegangan THDv adalah 5% dan 7% untuk arus THDi yang masih aman tanpa membutuhkan perlakuan khusus. Pada jaringan listrik di gedung Graha Widya memiliki beberapa panel yang memiliki kandungan harmonisa melebihi standart dan perlu dilakukan tindakan pemasangan filter untuk meredam harmonik yang timbul agar kualitas daya pada sistem tenaga listrik tetap aman digunakan tanpa menimbulkan efek yang merugikan. Nilai kandungan harmonisa paling tinggi di gedung ini ada pada panel MDP pada fasa S yaitu dengan nilai THD sebesar 33.02 % pada orde yang tinggi ada pada orde kurang dari 11 dan orde paling besar yang memiliiki kandungan harmonisa melebihi standart adalah orde 7. Desain filter yang digunakan untuk meredam pada orde ini maka digunakan filter dengan jenis single tuned dengan nilai rangkaian R=0.05 Ω, L=4.745mH dan C=53.9 µF sehingga nilai THD yang didapatkan setelah pemasangan filter dengan nilai tersebut adalah 16.04 %. Efektifitas yang didapatkan setelah pemasangan filter dengan desain tersebut pada orde 7 adalah sebesar 51.42 %.
Item Type: | Thesis (Undergraduate) |
---|---|
Uncontrolled Keywords: | Filter Harmonik, Harmonisa, IEEE |
Subjects: | T Technology > TK Electrical engineering. Electronics Nuclear engineering |
Divisions: | Fakultas Teknik > Program Studi Teknik Elektro |
Depositing User: | Armin Ika Cahyoko |
Date Deposited: | 08 Oct 2020 02:16 |
Last Modified: | 08 Oct 2020 02:16 |
URI: | http://repository.untag-sby.ac.id/id/eprint/5923 |
