RANCANG BANGUN SISTEM TRANSMISI PADA MESIN PENGUPAS KULIT ARI KEDELAI

Prastyo, Astra Nico and Jabir, Ahmad (2020) RANCANG BANGUN SISTEM TRANSMISI PADA MESIN PENGUPAS KULIT ARI KEDELAI. Diploma thesis, Universitas 17 Agustus 1945 Surabaya.

	Text 1. ABSTRAK.nico.pdf Download (340kB)
	Text (Bab I) 2. BAB I PENDAHULUAN nico.pdf Restricted to Repository staff only Download (149kB)
	Text (Bab II) 3. BAB II LANDASAN TEORI nico.pdf Restricted to Repository staff only Download (1MB)
	Text (Bab III) 4. BAB III METODOLOGI PENELITIAN nico.pdf Restricted to Repository staff only Download (345kB)
	Text (Bab IV) 5. BAB IV HASIL DAN PEMBAHASAN nico.pdf Restricted to Repository staff only Download (597kB)
	Text (Bab V) 6. BAB V PENUTUP nico.pdf Restricted to Repository staff only Download (341kB)

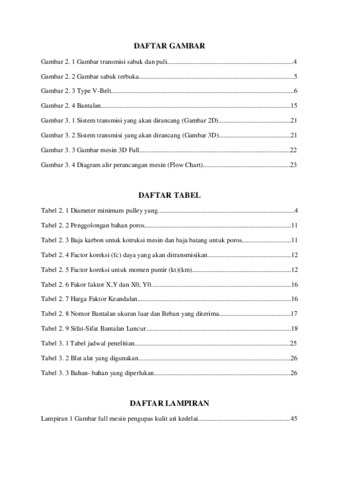

	Text 7. LAMPIRAN.nico.pdf Download (132kB)

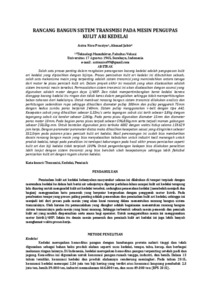

	Text (Jurnal Penelitian) 8. JURNAL.PA.nico.pdf Download (457kB)

Abstract

Salah satu proses penting dalam rangkaian penanganan kacang kedelai adalah pengupasan kulit ari kedelai yang dipisahkan dengan bijinya. Pada Proses pemisahan kulit ari kedelai ini dibutuhkan sebuah mekanisme, salah satu mekanisme mesin yang terpenting adalah sistem transmisi yang memindahkan antara tenaga dari motor ke pisau pemisah kulit ari. Dalam proyek akhir ini masalah yang akan diselesaikan adalah sistem transmisi mesin tersebut. Permasalahan sistem transmisi ini akan diselesaikan dengan asumsi yang digunakan adalah motor dengan daya 1/4HP. Dan tidak mempertimbangkan berat kedelai karena dianggap kacang kedelai itu ringan dan tidak keras dalam pengolahan sehingga tidak memperhitungkan beban tahanan dari kedelainya. Untuk membuat rancang bangun sistem transmisi dilakukan analisis dan perhitungan sedemikian rupa sehingga dihasilkan diameter pulley 300mm dan pulley penggerak 75mm dengan kedua sumbu poros berjarak 240mm. Sistem pulley menggunakan v-belt dengan tipe A42. Kecepatan sabuk yang dihasilkan sebesar 5,53m/s serta tegangan sabuk sisi tarik sebesar 3,8kg dengan tegangang sabuk sisi kendor sebesar 2,06kg. Pada poros pisau digunakan diameter 15mm dan diameter poros motor 10mm. Pada bagian poros pisau terjadi momen torsi sebesar 596,83kg.mm serta terjadi momen gabungan sebesar 250,5kg.mm. Untuk bantalan digunakan jenis terbuka 6002 dengan waktu hidup selama 159.629 jam kerja. Dengan parameter parameter diatas maka dihasilkan kecepatan sesuai yang diinginkan sebesar 352,5rpm pada putaran pisau pemisah kulit ari kedelai. Hasil perancangan ini sudah bisa memberikan desain rancang bangun mesin yang bisa menyelesaikan kebutuhan untuk industri kecil menengah untuk produk kedelai, tetapi pada penelitian ini terdapat kekurangan pada hasil akhir proses pemisahan seperti kulit ari dan biji kedelai tidak terpisah 100%. Untuk pengembangan kedepan bisa dilakukan penelitian lebih lanjut dengan sistem transmisi yang bisa berubah ubah kecepatannya sehingga lebih fleksibel pemisahan kulit ari dengan ragam ukuran kedelai.Kata Kunci: Transmisi, Kedelai, Pemisah

Item Type:	Thesis (Diploma)
Uncontrolled Keywords:	Kunci: Transmisi, Kedelai, Pemisah
Subjects:	T Technology > TS Manufactures
Divisions:	Fakultas Vokasi > Teknik Manufaktur
Depositing User:	Astra Nico Prastyo
Date Deposited:	08 Sep 2020 15:00
Last Modified:	08 Sep 2020 15:00
URI:	http://repository.untag-sby.ac.id/id/eprint/5172
