Analisa Pengaruh Putaran Blade dan Arah Sudut Serang Terhadap Koefisien Drag dan Lift Pada Model Prototype Airfoil NACA 0012 Dengan Menggunakan Alat Uji Wind Tunnel Open Circuit Untuk Sarana Laboratorium Fluida

AGUSTIAN, SYAHRUL and SAPUTRA, SATRIA FAJAR (2018) Analisa Pengaruh Putaran Blade dan Arah Sudut Serang Terhadap Koefisien Drag dan Lift Pada Model Prototype Airfoil NACA 0012 Dengan Menggunakan Alat Uji Wind Tunnel Open Circuit Untuk Sarana Laboratorium Fluida. Undergraduate thesis, UNIVERSITAS 17 AGUSTUS 1945 SURABAYA.

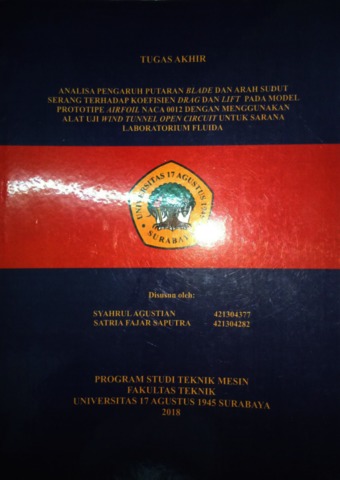

	Text ABSTRAK.pdf Download (9MB)

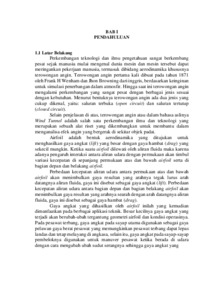

	Text BAB 1.pdf Download (563kB)
	Text BAB 2.pdf Download (3MB)
	Text BAB 3.pdf Restricted to Repository staff only Download (1MB)
	Text BAB 4.pdf Restricted to Repository staff only Download (4MB)
	Text BAB 5.pdf Download (227kB)

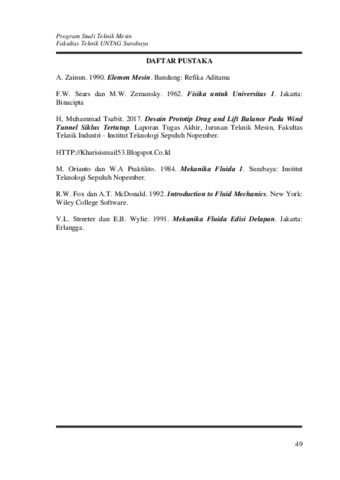

	Text DAFTAR PUSTAKA.pdf Download (86kB)
	Text LAMPIRAN.pdf Download (1MB)

Abstract

Perkembangan ilmu dan teknologi yang merupakan sebuah alat riset yang dikembangkan untuk membantu dalam menganalisa efek angin yang bergerak di sekitar objek padat. Wind tunnel open circuit yang bekerja menghisap udara dari luar dan masuk melalui pipa-pipa kecil untuk memperoleh keseragaman aliran didalam tabung test section sehingga turbulensi yang rendah bisa disesuaikan saat pengujian gaya angkat dan gaya geser. Tujuan dari penelitian ini adalah untuk mengetahui pengaruh putaran blade dan arah sudut serang terhadap koefisien drag dan lift pada model prototype airfoil NACA 0012 dengan mengunakan alat uji wind tunnel open circuit. Variasi dibuat dengan putaran blade Rpm 1200, Rpm 1500, Rpm 1800, dan sudut serang 5o, 10o, 15o. Tipe wind tunnel open circuit dan Model protopie airfoil tipe NACA 0012. Hasil pengujian pada variasi putaran motor 1800 Rpm dan sudut serang 15o menghasilkan nilai Koefisien angkat (��) 18,004, sedangkan pengujian pada variasi putaran blade 1800 Rpm dan sudut serang 15o menghasilkan nilai Koefisien geser (��) 11.907, dikarenakan semakin besar putaran blade akan semakin besar bilangan Reynold karena aliran udara semakin turbulen. Wind tunnel open circuit dengan ukuran dimensi yang sudah di tentukan dan spesifikasi yang ada, sehingga alat uji wind tunnel open circuit ini bisa dimanfaatkan sebagai praktikum dan penelitian tentang aerodinamika

Item Type:	Thesis (Undergraduate)
Uncontrolled Keywords:	wind tunnel open circuit, Airfoil Naca 0012, putaran blade, sudut serang, gaya angkat dan gaya geser
Subjects:	T Technology > TJ Mechanical engineering and machinery
Divisions:	Fakultas Teknik > Program Studi Teknik Mesin
Depositing User:	Aprianto Doni Rahmat
Date Deposited:	23 Mar 2018 21:59
Last Modified:	19 Jul 2022 03:32
URI:	http://repository.untag-sby.ac.id/id/eprint/203
