Analisa Setting Relay OCR dan DGR pada Sistem Proteksi Tranfomator Distribusi 20kV PLN UP3 Surabaya Utara

Tsani, Mahda Fiqia (2021) Analisa Setting Relay OCR dan DGR pada Sistem Proteksi Tranfomator Distribusi 20kV PLN UP3 Surabaya Utara. Undergraduate thesis, Universitas 17 Agustus 1945 Surabaya.

[img] Text
ABSTRAK.pdf

Download (594kB)
[img] Text
BAB 1.pdf
Restricted to Repository staff only

Download (102kB) | Request a copy
[img] Text
BAB 2.pdf
Restricted to Repository staff only

Download (659kB) | Request a copy
[img] Text
BAB 3.pdf
Restricted to Repository staff only

Download (232kB) | Request a copy
[img] Text
BAB 4.pdf
Restricted to Repository staff only

Download (601kB) | Request a copy
[img] Text
BAB 5.pdf
Restricted to Repository staff only

Download (7kB) | Request a copy
[img] Text
DAFTAR PUSTAKA.pdf
Restricted to Repository staff only

Download (155kB) | Request a copy
[img] Text

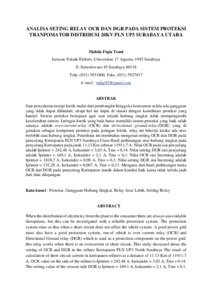

ANALISA SETING RELAY OCR DAN DGR PADA SISTEM PROTEKSI TRANSFOMATOR DISTRIBUSI 20KV PLN UP3 SURABAYA UTARA.pdf

Download (630kB)
[img] Text

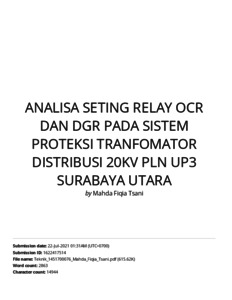

Turnitin ANALISA SETING RELAY OCR DAN DGR PADA SISTEM PROTEKSI TRANFOMATOR DISTRIBUSI 20KV PLN UP3 SURABAYA UTARA.pdf

Download (1MB)

Abstract

Saat penyaluran energi listrik mulai dari pembangkit hingga ke konsumen selalu ada gangguan yang tidak dapat dihindari, tetapi hal ini dapat di siasati dengan koordinasi proteksi yang handal. Sistem proteksi bertujuan agar saat terjadi hubung singkat tidak mempengaruhi keseluruhan sistem. Jaringan listrik yang baik harus memiliki sistem proteksi yang baik salah satunya adalah over current relay (OCR) dan dirrectional ground.relay (DGR) yang di gunakan sebagai komponen proteksi pada jaringan listrik, relay ini bekerja ketika ada arus berlebih atau hubung singkat. Penelitian ini membahas mengenai setting OCR dan DGR pada penyulang Kertopaten PLN UP3 Surabaya Utara Hasil perhitungan arus hubung singkat pada penyulang Kertopaten pada jarak 11,13 Km sebesar 11911,7 A. Nilai OCR pada sisi penyulang adalah Iprimer = 242,48 A, Isekunder = 3,03 A, Tms = 0,14. Nilai setting DGR sisi penyulang adalah Iprimer = 169,1 A, Isekunder = 2,1 A, Tms = 0,1. Nilai OCR sisi Incoming adalah Iprimer = 1818,7 A, Isekunder = 0,90 A, Tms = 0,3. Nilai setting DGR sisi Incoming adalah Iprimer = 135,28 A, Isekunder = 0,067 A, Tms = 0,13. Mengacu dari hasil perhitungan maka OCR dan DGR pada penyulang Kertopaten masih dalam kondisi baik karna tidak terlalu jauh dari data dilapangan.

Item Type: Thesis (Undergraduate)
Uncontrolled Keywords: Proteksi, Gangguan Hubung Singkat, Relay Arus Lebih, Setting Relay
Subjects: Q Science > QA Mathematics > QA75 Electronic computers. Computer science
T Technology > T Technology (General)
T Technology > TA Engineering (General). Civil engineering (General)
T Technology > TK Electrical engineering. Electronics Nuclear engineering
Divisions: Fakultas Teknik > Program Studi Teknik Elektro
Depositing User: 1451700076 Mahda Fiqia Tsani
Date Deposited: 30 Sep 2021 03:46
Last Modified: 30 Sep 2021 03:46
